| [quote=SP9RQA][quote=sp6efy]canis_lupus pisze:
Ciekawy problem, czy możesz napisać jaki dokładnie masz model płytki i wrzucić jej w miarę dokładne zdjęcia?
Mój model to :ESP32-2432S028
https://drive.google.com/file/d/1-QMnfGSda0MvJGtrgr-cUlgrPG6Upvgx/view?usp=sharing
[/quote]
A na pewno masz TFT ze sterownikiem ili9341?
Spróbuj (o ile jeszcze nie próbowałeś) wgrać jakieś demo na ten wyświetlacz.[/quote]
Przed wgraniem był program demo..wyświetlał poprawnie.
_________________
433.500,145.350,70.260 Janusz, Barlinek JO72ox | | | | | Electra | 21.09.2025 08:14:24 |
 |
| | | | | canis_lupus | 26.07.2025 18:44:48 |
Grupa: Użytkownik
QTH: Kraków
Posty: 8088 #8296895
Od: 2013-7-18
|
Ale nie wiesz jaka biblioteka była użyta i jaki wyświetlacz zdefiniowany. Wgrywając swój program wiesz co wgrywasz i możesz zdiagnozować.
_________________
"Prezydium zapoznało się z wnioskiem Marka SP9UO, w którym domaga się podjęcia przez Prezydium działań przeciwko osobom szkalującym PZK, a szczególnie przeciwko członkom organizacji. Takie działania będą podjęte po zasięgnięciu opinii prawnej."
To mówiłem ja, "unlis i ukrywający coś, wstydzący się swojego znaku, człowiek z ulicy, losowa osoba z internetu, element, ignorant i darmozjad, anonimowy pirat, konfident, donosiciel, do d**y". | | | | | sp6efy | 26.07.2025 19:05:35 |
Grupa: Użytkownik
QTH: Wrocław JO72ox
Posty: 1117 #8296899
Od: 2011-6-19
| canis_lupus pisze:
Ale nie wiesz jaka biblioteka była użyta i jaki wyświetlacz zdefiniowany. Wgrywając swój program wiesz co wgrywasz i możesz zdiagnozować.
I dalej nie wiem..to moje pierwsze odpalenie tej płytki..
_________________
433.500,145.350,70.260 Janusz, Barlinek JO72ox | | | | | SP9RQA | 26.07.2025 19:26:10 |
Grupa: Użytkownik
QTH: KN09NP
Posty: 1267 #8296901
Od: 2010-3-23
Ilość edycji wpisu: 1 | [quote=sp6efy]canis_lupus pisze:
Ale nie wiesz jaka biblioteka była użyta i jaki wyświetlacz zdefiniowany. Wgrywając swój program wiesz co wgrywasz i możesz zdiagnozować.
I dalej nie wiem..to moje pierwsze odpalenie tej płytki..
[/quote]
Wygląda na to, że to faktycznie ili9341
https://randomnerdtutorials.com/cheap-yellow-display-esp32-2432s028r/
To dodatkowe pytanie. Co wybierasz do kompilacji. Który ESP z listy bo jest ich tam trochę do wyboru. Może tu jest problem?
_________________
Krzysztof, Gorlice
http://www.kawalek-nieba.pl/?p=5840
| | | | | canis_lupus | 26.07.2025 19:59:45 |
Grupa: Użytkownik
QTH: Kraków
Posty: 8088 #8296904
Od: 2013-7-18
|
ILI9342. 41 sa w "standalone lcd". A płytka z ESP nie ma znaczcenia większego, bo jak sie pinologia ni ebędzie zgadzała to po prostu nie będie działało wcale.
_________________
"Prezydium zapoznało się z wnioskiem Marka SP9UO, w którym domaga się podjęcia przez Prezydium działań przeciwko osobom szkalującym PZK, a szczególnie przeciwko członkom organizacji. Takie działania będą podjęte po zasięgnięciu opinii prawnej."
To mówiłem ja, "unlis i ukrywający coś, wstydzący się swojego znaku, człowiek z ulicy, losowa osoba z internetu, element, ignorant i darmozjad, anonimowy pirat, konfident, donosiciel, do d**y". | | | | | SP9RQA | 26.07.2025 20:14:54 |
Grupa: Użytkownik
QTH: KN09NP
Posty: 1267 #8296906
Od: 2010-3-23
Ilość edycji wpisu: 2 | canis_lupus pisze:
ILI9342. 41 sa w "standalone lcd". A płytka z ESP nie ma znaczcenia większego, bo jak sie pinologia ni ebędzie zgadzała to po prostu nie będie działało wcale.
Obawiam się, że tam jest inny problem. W wersji 3 jest tam już inny sterownik st7789.
github.com/russhughes/st7789py_mpy/pull/15
Można spróbować przerobić wg:
https://simple-circuit.com/arduino-interface-with-st7789-color-tft-display/
powinno zaskoczyć.
_________________
Krzysztof, Gorlice
http://www.kawalek-nieba.pl/?p=5840
| | | | | SP9Z | 26.07.2025 21:31:27 |
Grupa: Użytkownik
QTH: Sosnowiec JO90NF
Posty: 1060 #8296918
Od: 2009-11-18
| SQ7ACP pisze: SP9Z pisze:
Jak masz przypadkiem stację pogodową Garni 5 int, które były sprzedawane na ŁOSiu po 15 zł, to możesz jeszcze dodać odbiornik CC1101 na 868 MHz i wyświetlać lokalne dane pogodowe. Mam zrobiony odbiornik na ESP32, CC1101 i fajnie to chodzi.
Podzielisz się opisem jak to zrobić ? Tylko takim językiem przystępnym dla wwszystkich hihi ,) Byłbym wdzięczny
Nie chcę tutaj śmiecić, w wątku Canisa, napiszę do Ciebie na priv. Ale krótko- najnajprościej to zrobić na Lilygo 868 MHz T3, bo ma to ESP32, OLED i odbiornik 868 MHz,zero lutowania, ale niestety ma bardzo mały wyświetlacz 0.96 cala - ale można wysyłać dane na serwer thingspeak i czytać w przeglądarce (telefon , komputer) i tak mam zrobione . Ale też zrobiłem drugi układ na ESP32, do tego malutka płytka odbiornika CC1101 (868MHz) no i wyświetlacz TFT . Warto dodać pomiar ciśnienia, bo te stacje nie mają takiego pomiaru, ale pomiar ciśnienia może być przy stacji odbiorczej. Mam to na BMP180.
_________________
Jacek
| | | | | canis_lupus | 27.07.2025 07:59:28 |
Grupa: Użytkownik
QTH: Kraków
Posty: 8088 #8296940
Od: 2013-7-18
|
Tak czy inaczej, inny driver niż mój. W wolnym czasie spróbuję kod przepisać na inną bibliotekę wspierającą więcej wyświetlaczy. Ale jakikolwiek czas będę nosił dopiero w październiku. Jednak kod jest na githubie, jest otwarty, co więc kiedy może go zmieniać...
_________________
"Prezydium zapoznało się z wnioskiem Marka SP9UO, w którym domaga się podjęcia przez Prezydium działań przeciwko osobom szkalującym PZK, a szczególnie przeciwko członkom organizacji. Takie działania będą podjęte po zasięgnięciu opinii prawnej."
To mówiłem ja, "unlis i ukrywający coś, wstydzący się swojego znaku, człowiek z ulicy, losowa osoba z internetu, element, ignorant i darmozjad, anonimowy pirat, konfident, donosiciel, do d**y". | | | | | SP9RQA | 28.07.2025 11:09:54 |
Grupa: Użytkownik
QTH: KN09NP
Posty: 1267 #8297265
Od: 2010-3-23
| Ja to uruchomiłem na takim zestawie:
https://pl.aliexpress.com/item/1005005956842619.html
i TFT_eSPI.h z driverem ST7789.
_________________
Krzysztof, Gorlice
http://www.kawalek-nieba.pl/?p=5840
| | | | | antek | 31.07.2025 21:58:23 |
Grupa: Użytkownik
Posty: 1080 #8298904
Od: 2014-3-2

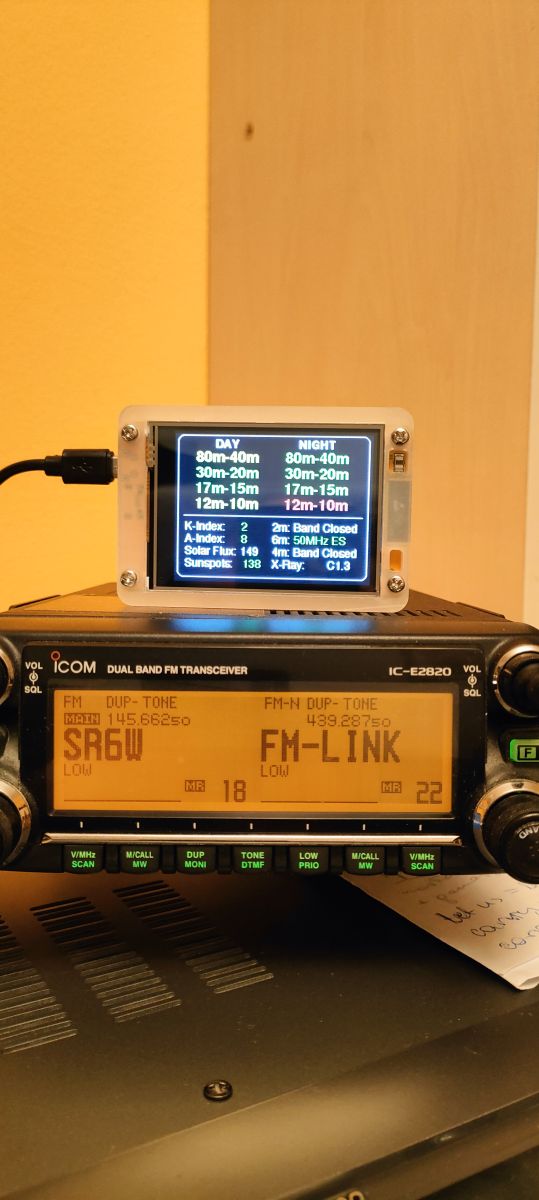

Ilość edycji wpisu: 3 | Dzięki Canis  , twoje ustawienia:
#define TFT_DC 2
#define TFT_MISO 12
#define TFT_MOSI 13
#define TFT_CLK 14
#define TFT_CS 15
#define TFT_RST 1
#define LED 21
zadziałały z płytką kupioną na ALI: ESP32-2432S028R
Obraz jest co prawda obrócony do góry nogami, ale dla mnie to akurat lepiej bo złącze USB wypada z "lepszej" strony.
Nie wiem czy jest to normalne, ale u mnie ten program kompiluje się ze 3 minuty
To taka informacja dla niecierpliwych jak ja ,) bo już myślałem, że wszystko wisi.
_________________
Kod Q - nie mów do mnie kotku HAMie jeden! | | | | | canis_lupus | 31.07.2025 22:08:13 |
Grupa: Użytkownik
QTH: Kraków
Posty: 8088 #8298909
Od: 2013-7-18
| Na współczesnym komputerze kompiluje się około 30s.
_________________
"Prezydium zapoznało się z wnioskiem Marka SP9UO, w którym domaga się podjęcia przez Prezydium działań przeciwko osobom szkalującym PZK, a szczególnie przeciwko członkom organizacji. Takie działania będą podjęte po zasięgnięciu opinii prawnej."
To mówiłem ja, "unlis i ukrywający coś, wstydzący się swojego znaku, człowiek z ulicy, losowa osoba z internetu, element, ignorant i darmozjad, anonimowy pirat, konfident, donosiciel, do d**y". | | | | | Electra | 21.09.2025 08:14:24 |
|
| | | | | sp9ds | 31.07.2025 22:13:09 |
Grupa: Użytkownik
QTH: Kraków
Posty: 298 #8298910
Od: 2022-5-27
|
Pierwszy raz to normalne, musi skompilować ten cały grajdołek do ESP, tak samo za każdym razem jak zmienisz w Arduino typ płytki. Potem jak Canis mówi, to powinno być raczej dużo szybsze. | | | | | antek | 02.08.2025 17:48:55 |
Grupa: Użytkownik
Posty: 1080 #8299419
Od: 2014-3-2
Ilość edycji wpisu: 1 | A gdyby tak na bazie tego projektu zrobić drugi wyświetlający np. 10 ostatnich rekordów z jakiegoś DXclastera? Tylko znak i częstotliwość. Większość mechanizmów już jest zrobiona przez Canisa.
Fajny gadżet byłby.
_________________
Kod Q - nie mów do mnie kotku HAMie jeden! | | | | | antek | 04.08.2025 20:58:18 |
Grupa: Użytkownik
Posty: 1080 #8299897
Od: 2014-3-2
Ilość edycji wpisu: 1 | Zadziwiająco dobrze to działa, wyświetla na 2m ES, włączam radio i faktycznie coś słychać. Podobnie na 6m.
10m na czerwono i faktycznie nic nie słychać
_________________
Kod Q - nie mów do mnie kotku HAMie jeden! | | | | | shutter | 05.08.2025 21:06:53 |
Grupa: Użytkownik
QTH: Warszawa KO02KF
Posty: 408 #8300180
Od: 2011-8-6
Ilość edycji wpisu: 2 | Uruchomiłem i ja swojego przydasia, więc dorzucę dwie wskazówki dla innych. Zaznaczam od razu, że na programowaniu znam się jak przysłowiowa świnia na gwiazdach i może moje postępowanie dla znających się na rzeczy będzie śmieszne, ale dla mnie jest ważne, że zadziałało.
W chińskiej loterii wylosował mi się wyświetlacz, przesuniętym obrazem i paskiem szumu oraz z poprzestawianymi kolorami.
https://drive.google.com/file/d/15wiRhdhYSTsE11YLaSVyx0cnzC4vfGmT/view?usp=sharing
Z lektury forum oraz na podstawie obrazu doszedłem do wniosku, że trafił mi się wyświetlacz na ILI9342, który od ILI9341 różni się w zasadzie tylko orientacją ekranu. W pierwszej kolejności zacząłem szukać biblioteki do ILI9342, ale na nic sensownego się nie natknąłem. Tak więc w przypływie natchnienia odnalazłem na dysku plik biblioteki Adafruit_ILI9341.h i zamieniłem w nim miejscami wartości szerokości i wysokości ekranu. Teraz wyglądają one tak:
#define ILI9341_TFTWIDTH 320
#define ILI9341_TFTHEIGHT 240
Po wgraniu projektu z spreparowaną biblioteką wyświetlacza - bingo! Obraz jest już prawidłowo wyświetlany.
Drugim mankamentem wyświetlacza były kolory. O ile zielony był zielonym, to zamiast żółtego był błękitny, a czerwonego - niebieski. I tutaj problemem było to, że wyświetlacz był ustawiony w tryb BGR zamiast RGB. Pewnie gdzieś się to definiuje, ale ja poprostu zamieniłem w projekcie definicje kolorów:
#define RED 0x001f
#define YELLOW 0x07ff
Może powyższe metody dopasowania posiadanego wyświetlacza do projektu są prymitywne, ale dla mnie ważne, że skuteczne, zwłaszcza przy zerowej mojej wiedzy na temat programowania.
_________________
Pozdrawiam - Szymon SQ5SP (ex SQ5OVK) @ 438.625/145.575 | | | | | canis_lupus | 05.08.2025 21:12:47 |
Grupa: Użytkownik
QTH: Kraków
Posty: 8088 #8300183
Od: 2013-7-18
| Znakomite wskazówki! To rozwiązuje problem chińskiego, żółtego wyświetlacza. Dorzucę do manuala w wolnej chwili te informacje...
_________________
"Prezydium zapoznało się z wnioskiem Marka SP9UO, w którym domaga się podjęcia przez Prezydium działań przeciwko osobom szkalującym PZK, a szczególnie przeciwko członkom organizacji. Takie działania będą podjęte po zasięgnięciu opinii prawnej."
To mówiłem ja, "unlis i ukrywający coś, wstydzący się swojego znaku, człowiek z ulicy, losowa osoba z internetu, element, ignorant i darmozjad, anonimowy pirat, konfident, donosiciel, do d**y". | | | | | sp6efy | 06.08.2025 21:53:59 |
Grupa: Użytkownik
QTH: Wrocław JO72ox
Posty: 1117 #8300447
Od: 2011-6-19
Ilość edycji wpisu: 11 | https://photos.app.goo.gl/NFtXaGCUMEGtmsku9
U mnie też już działa w/g wskazówek..
Link do dokładnego opisu płytki:
https://macsbug.wordpress.com/2022/08/17/esp32-2432s028/
W linii 33 zmieniłem wejście na 27(reset Wi-Fi).
Złącze IO2
_________________
433.500,145.350,70.260 Janusz, Barlinek JO72ox | | | | | SQ7ACP | 08.08.2025 17:18:26 |
Grupa: Użytkownik
QTH: KO01am / Tomaszów Maz.
Posty: 1107 #8300943
Od: 2009-12-30

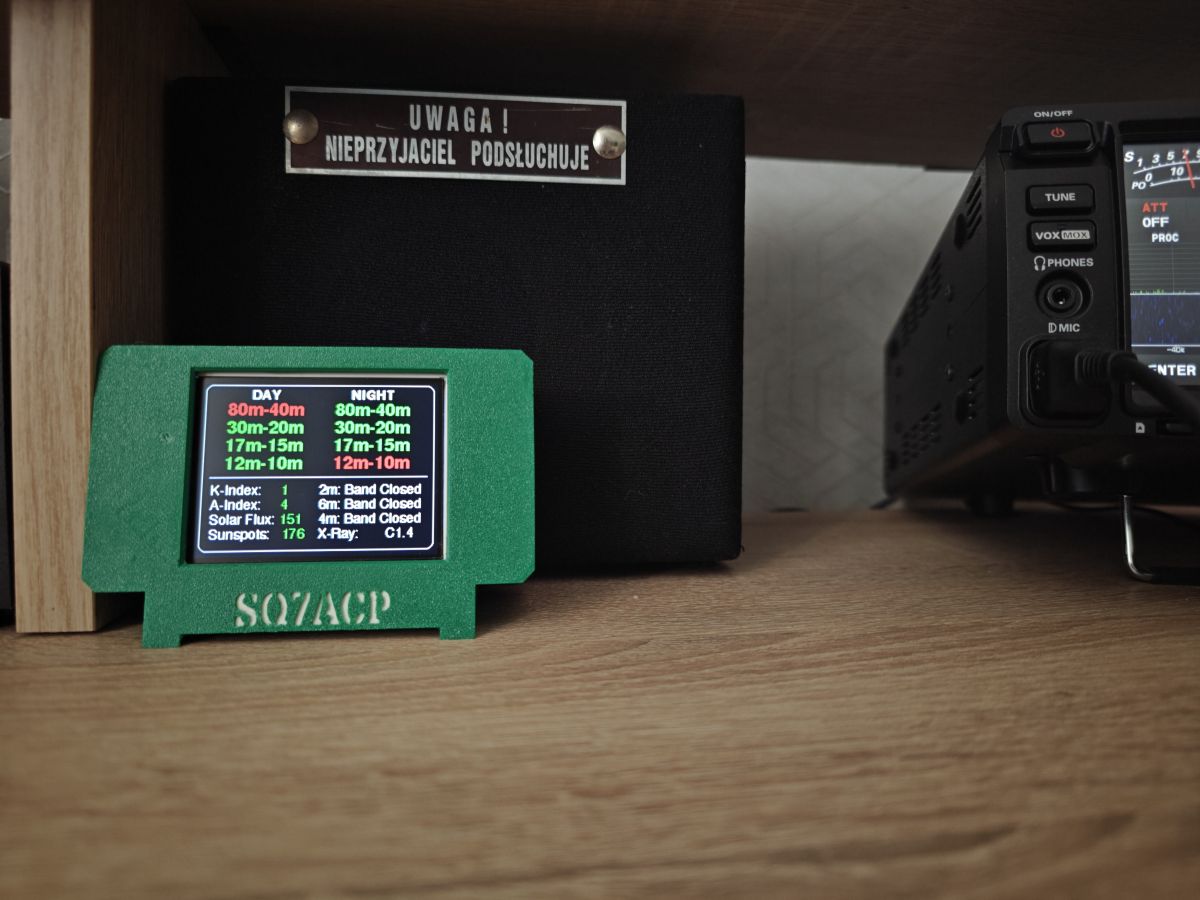

| Mój przydaś zyskał "domek" lekko zmodyfikowany przez kolegę który mi to wydrukował

_________________
Wykaz oddziałów OT PZK ułożonych numerycznie
Spis klubów, grup i stowarzyszeń krótkofalarskich w SP
Mapa klubów krótkofalarskich w SP
sq7acp.pl
FB:SQ7ACP
Pozdrawiam | | | | | sp6efy | 16.08.2025 10:42:29 |
Grupa: Użytkownik
QTH: Wrocław JO72ox
Posty: 1117 #8302913
Od: 2011-6-19
| W linku podłączenie 5V do płytki ESP32-2432S025 .
Obcinamy wtyk , podłączamy kabelek czerwony do +5V, czarny do -5V.
https://photos.app.goo.gl/aacRqiyTjN4hyt9Q7
_________________
433.500,145.350,70.260 Janusz, Barlinek JO72ox | | | | | canis_lupus | 16.08.2025 10:53:06 |
Grupa: Użytkownik
QTH: Kraków
Posty: 8088 #8302915
Od: 2013-7-18
|
Ale tracimy wtedy połączenie po porcie szeregowym, a tym samym możliwość aktualizacji oprogramowania.
_________________
"Prezydium zapoznało się z wnioskiem Marka SP9UO, w którym domaga się podjęcia przez Prezydium działań przeciwko osobom szkalującym PZK, a szczególnie przeciwko członkom organizacji. Takie działania będą podjęte po zasięgnięciu opinii prawnej."
To mówiłem ja, "unlis i ukrywający coś, wstydzący się swojego znaku, człowiek z ulicy, losowa osoba z internetu, element, ignorant i darmozjad, anonimowy pirat, konfident, donosiciel, do d**y". | | | | | Electra | 21.09.2025 08:14:24 |
|
|
