| SO9LEK | 04.02.2020 22:16:49 |
Grupa: Użytkownik
QTH: JO90IQ
Posty: 150 #5403677
Od: 2019-11-5
| Tak, dobre tu są tranzystory średniej mocy używane jako drivery i wzmacniacze wizjii. BF199 nie może byc użyty, bo wg. moich obliczeń prąd kolektora wynosi co najmniej 25mA. |
| | |
| Electra | 04.05.2025 16:11:25 |
 |
|
| | |
| sq6ade | 04.02.2020 22:45:33 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15241 #5403739
Od: 2008-3-21
| Dołącz do wspomnianego forum. To dobre i prestiżowe miejsce .
_________________
"Panta rej" jak mawiał Demokles z Akwirynu
.
 |
| | |
| SP6IX | 05.02.2020 11:20:21 |
Grupa: Użytkownik
Posty: 8281 #5404732
Od: 2008-3-18
| SO9LEK pisze:
Tak, dobre tu są tranzystory średniej mocy używane jako drivery i wzmacniacze wizjii. BF199 nie może byc użyty, bo wg. moich obliczeń prąd kolektora wynosi co najmniej 25mA.
A kto ci powiedział że nie może być ?,w moim TRV na 144MHz jest HP2800 z 300mA i nie straszne są mu żadne przesterowania ani modulacja skrośna .To tylko od ciebie zależy co tam wstawisz i sugeruj się raczej częstotliwościami granicznymi i szumami a nie prądem kolektora a tu masz kilka przykładów np:CF300,2N43xxx,itp.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| SO9LEK | 05.02.2020 20:21:03 |
Grupa: Użytkownik
QTH: JO90IQ
Posty: 150 #5405028
Od: 2019-11-5
| Nikt mi nie powiedział, tylko w karcie danych jak przysłowiowy byk pisze, że maksymalny prąd kolektora BF199 wynosi 25mA i tranzystor może ulec awarii. HP2800 wyświetla mi się jako dioda Shottkiego. |
| | |
| sp9nrb | 05.02.2020 20:39:17 |
Grupa: Użytkownik
QTH: Tarnowskie Góry
Posty: 3075 #5405037
Od: 2017-7-11
| SO9LEK pisze:
Nikt mi nie powiedział, tylko w karcie danych jak przysłowiowy byk pisze, że maksymalny prąd kolektora BF199 wynosi 25mA i tranzystor może ulec awarii. HP2800 wyświetla mi się jako dioda Shottkiego.
Nim zaczniesz rozpatrywać użycie konkretnego tranzystora zobacz w katalogu układy w jakich dany tranzystor ma pracować. Typowe prądy i napięcia robocze. Później zobacz typowe zastosowania w krótkofalarstwie. I uzbrojony w taką wiedzę możesz próbować projektować własne układy.
JAK
_________________
"Skojarzenia to przekleństwo, więc możemy dziś dać głowę – jakiekolwiek podobieństwo było czysto przypadkowe!" (cytat)
|
| | |
| SP6IX | 05.02.2020 21:02:40 |
Grupa: Użytkownik
Posty: 8281 #5405050
Od: 2008-3-18
| Tak masz rację ,pamięć zawodzi ,jest to FET mocy (1W)podobny do BD, nie mogłem wieczorem znaleźć panelu ,który jeszcze mam w rupieciarni najczęściej stosowane w sprzęcie wyczynowym na 144MHz.Przepraszam za pomyłkę.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| SO9LEK | 05.02.2020 22:43:26 |
Grupa: Użytkownik
QTH: JO90IQ
Posty: 150 #5405100
Od: 2019-11-5
|
Nim zaczniesz rozpatrywać użycie konkretnego tranzystora zobacz w katalogu układy w jakich dany tranzystor ma pracować. Typowe prądy i napięcia robocze. Później zobacz typowe zastosowania w krótkofalarstwie. I uzbrojony w taką wiedzę możesz próbować projektować własne układy.
JAK[/quote]
Dziękuję za radę i dziesiejszą łączność UKF! |
| | |
| sp9nrb | 07.02.2020 19:59:13 |
Grupa: Użytkownik
QTH: Tarnowskie Góry
Posty: 3075 #5406735
Od: 2017-7-11
|
https://post.pinterest.com/f/a/94IBRfWy0PXulVNuuOKAMA~~/AAAAAQA~/RgRgH_adPwRXCXBpbnRlcmVzdEIKAB-dcT1eT0aI9lIJamFrQG9wLnBsWAQAAAAA?target=https%3A%2F%2Fwww.pinterest.com%2Fsecure%2Fautologin%2F%3Fod%3D3wK5t1C%252FwOxcsnZhnaF6mwEazHICieovppZncE7mI4LFEmC%252BLwOvPm8VrGiL6RRd7C2dqhBDAE2g1LuRtFt%252BK1r8rjRSSsa3ibbO%252BG3JYCVNA45QnBMKe6gM7od1QiKKkI3zyrY43oDI4VDpMHQrPq9oAIRI3RVBwBNRptxM4Ok%253D%26user_id%3DODAwOTM3MjUyMzg4NjM5MDI0%26next%3D%252Fpin%252F582019951830978374%252F%253Futm_campaign%253Drdpins%2526e_t%253Dc90d423f4f4f48ca85e036fb94a946e5%2526utm_content%253D582019951830978374%2526utm_source%253D31%2526utm_term%253D9%2526utm_medium%253D2004
JAK
_________________
"Skojarzenia to przekleństwo, więc możemy dziś dać głowę – jakiekolwiek podobieństwo było czysto przypadkowe!" (cytat)
|
| | |
| SO9LEK | 07.02.2020 21:57:46 |
Grupa: Użytkownik
QTH: JO90IQ
Posty: 150 #5406793
Od: 2019-11-5
|

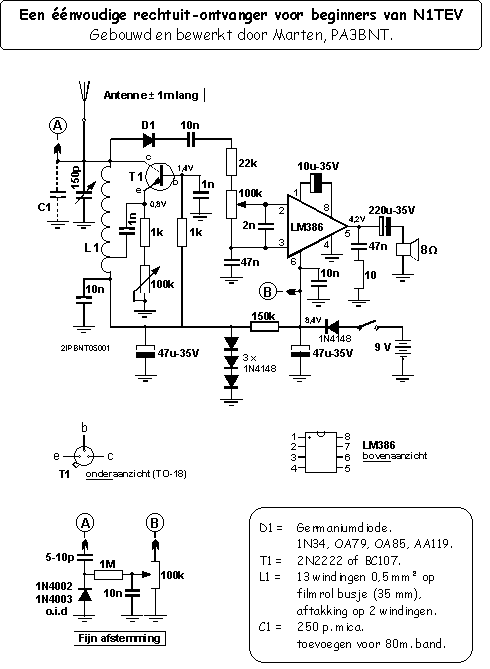

Tutaj daje obrazek od SP9NRB, fajny, prosty RX reakcyjny z mieszaniem na diodzie D1 i scalonym wzmacniaczem audio. |
| | |
| sq6ade | 07.02.2020 22:44:32 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15241 #5406818
Od: 2008-3-21
| Fajny obrazek z internetu jakich wiele ale jak ma się on do tematu ?
_________________
"Panta rej" jak mawiał Demokles z Akwirynu
.
|
| | |
| sp9nrb | 08.02.2020 02:02:19 |
Grupa: Użytkownik
QTH: Tarnowskie Góry
Posty: 3075 #5406903
Od: 2017-7-11
| sq6ade pisze: Fajny obrazek z internetu jakich wiele ale jak ma się on do tematu ?
Ma się do rozmowy na UKF związany z innym podobnym tematem. Trudno przesłać cały schemat dyktując punk po punkcie.
JAK
_________________
"Skojarzenia to przekleństwo, więc możemy dziś dać głowę – jakiekolwiek podobieństwo było czysto przypadkowe!" (cytat)
|
| | |
| Electra | 04.05.2025 16:11:25 |
|
|
| | |
| SO9LEK | 16.02.2020 22:01:06 |
Grupa: Użytkownik
QTH: JO90IQ
Posty: 150 #5419924
Od: 2019-11-5
Ilość edycji wpisu: 1 | Płytka jest w projekcie, drobne zmiany - mianowice dodałem filtr aktywyny dolnoprzepustowy na jednym tranzystorze (3.5dB spadku na 1kHz powyżej 3kHz)
 |
| | |
| SO9LEK | 18.02.2020 17:04:31 |
Grupa: Użytkownik
QTH: JO90IQ
Posty: 150 #5422192
Od: 2019-11-5
Ilość edycji wpisu: 2 |
Projekt płytki prawie gotowy. W schemacie (nowym) będą zmiany następujące:
- Filtry wejściowe porządne w układzie:
RF GAIN POT -||-+-+-||-+-+-||- MIXER
................=.3....3.=..........
................|.|....|.|..........
................v.v....v.v..........
- Dwustopniowy seperator VFO
- VFO w układzie Seilera
- Płytka zaprojektowana w sposób pozwalający na zastosowanie JFETa, BJT czy nawet Mosfeta dwubramkowego w obudownie SMD lub innego tranzystora SMD
- Filtr aktywny dolnoprzepustowy w układzie Sallen-Keya torze m.cz (3000kHz @ -3dB, powyżej 3.5dB/1kHz straty)
- Stabilizator 5V lub 6V dla VFO, separatora i dwóch pierwszych stopni m.cz (preamp + filter)
|
| | |
| antek | 18.02.2020 17:35:54 |
Grupa: Użytkownik
Posty: 1063 #5422217
Od: 2014-3-2
Ilość edycji wpisu: 4 | Czy ten stopień na Q2 aby nie będzie miał zbyt dużego wzmocnienia, wszak poziom sygn. z generatora nie jest mały?
Może trzeba wbudować tam wtórnik/separator zamiast wzmacniacza?
Sprawdzałeś jaki poziom sygnału oscylatora jest wymagany dla takiego mieszacza?
Szkoda się napracować nad płytką i ponieść koszty. Może trzeba zbudować "druciaka" i sprawdzić wymagane poziomy sygnałów zamiast od razu iść na "ostro" w PCB?
To nie są zdania krytyki, tylko pytania jakie mi się nasunęły. Płytka fajnie wygląda
_________________
Kod Q - nie mów do mnie kotku HAMie jeden! |
| | |
| antek | 18.02.2020 18:41:48 |
Grupa: Użytkownik
Posty: 1063 #5422251
Od: 2014-3-2
Ilość edycji wpisu: 3 | Jeszcze mi się nasunęło, że równolegle do R10 i R13 podłączyłbym kondensatory lub dwójniki RC, aby ograniczyć pasmo tych wzmacniaczy do 2-3kHz, zmniejszy to szumy całości.
_________________
Kod Q - nie mów do mnie kotku HAMie jeden! |
| | |
| SO9LEK | 18.02.2020 20:23:28 |
Grupa: Użytkownik
QTH: JO90IQ
Posty: 150 #5422311
Od: 2019-11-5
| Jest użyty filtr aktywny dolnoprzepustowy 3000kHz. Schematu nie zaaktualizowałem - płytkę z głowy robiłem. |
| | |
| sp9nrb | 18.02.2020 20:45:27 |
Grupa: Użytkownik
QTH: Tarnowskie Góry
Posty: 3075 #5422327
Od: 2017-7-11
| antek pisze: Czy ten stopień na Q2 aby nie będzie miał zbyt dużego wzmocnienia, wszak poziom sygn. z generatora nie jest mały?
Może trzeba wbudować tam wtórnik/separator zamiast wzmacniacza?
Sprawdzałeś jaki poziom sygnału oscylatora jest wymagany dla takiego mieszacza?
Szkoda się napracować nad płytką i ponieść koszty. Może trzeba zbudować "druciaka" i sprawdzić wymagane poziomy sygnałów zamiast od razu iść na "ostro" w PCB?
To nie są zdania krytyki, tylko pytania jakie mi się nasunęły. Płytka fajnie wygląda
Tam potrzeba trochę mocy. Aby otworzyć dwie diody w szereg trzeba pond 1,4 V do tego co najmniej 1 mA prądu. to już ci to daje 1,4 mW a straty na rdzeniach itp. to 3 mW nie wyjęte.
JAK
_________________
"Skojarzenia to przekleństwo, więc możemy dziś dać głowę – jakiekolwiek podobieństwo było czysto przypadkowe!" (cytat)
|
| | |
| sq6ade | 18.02.2020 20:47:35 |
Grupa: Użytkownik
QTH: Wrocław (Breslau) Party-n
Posty: 15241 #5422330
Od: 2008-3-21
|
Tak . To świetna umiejętność. !
_________________
"Panta rej" jak mawiał Demokles z Akwirynu
.
|
| | |
| SO9LEK | 18.02.2020 21:27:58 |
Grupa: Użytkownik
QTH: JO90IQ
Posty: 150 #5422357
Od: 2019-11-5
| Czy mieszacz z 2.5V napięcia szczytowego da się porządnie wysterować? Separator da taki sygnał bez problemu. |
| | |
| SO9LEK | 18.02.2020 23:09:59 |
Grupa: Użytkownik
QTH: JO90IQ
Posty: 150 #5422428
Od: 2019-11-5
| Teraz schemat wygląda mniej więcej tak, tylko nie zmieniłem jeszcze nazw elementów.
|
| | |
