| sp1ffc | 19.03.2012 20:42:22 |
Grupa: Użytkownik
QTH: JO73go
Posty: 24 #897627
Od: 2011-4-1
Ilość edycji Admina: 2 | Witam.
Czy miał ktoś może styczność z anteną Mini-Horse ?
(  )
Właśnie kompletuję materiały i będę ją budował. Może ktoś miał jakieś doświadczenia, uwagi co do tej konstrukcji. Za wszelkie uwagi i podpowiedzi będę wdzięczny.
Pozdrawiam
_________________
Wojtek SP1FFC
Vy' 73!!
sp1ffc@wp.pl |
| | |
| Electra | 02.05.2024 07:56:50 |
 |
|
| | |
| SP7KH | 19.03.2012 21:21:56 |
Grupa: Użytkownik
QTH: (C) LD Łódź JO91RS
Posty: 308 #897709
Od: 2009-7-13

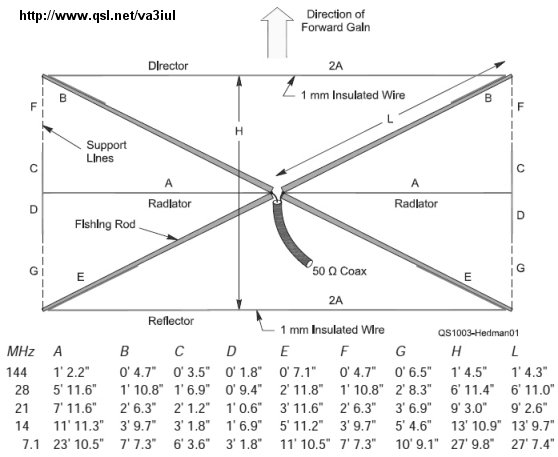

Ilość edycji wpisu: 1 | http://www.qsl.net/va3iul/Antenna/Wire%20Antennas%20for%20Ham%20Radio/84-Mini-Horse_Yagi_Antenna.jpg
Jaki problem zamieścić link w sposób prawidłowy ?
Ja stary zgred się naumiałem. |
| | |
| SP9RQA | 19.03.2012 21:44:12 |
Grupa: Użytkownik
QTH: KN09NP
Posty: 1231 #897751
Od: 2010-3-23
|
Bo wtedy taki link widzą tylko zalogowani użytkownicy, a nie każdy chce tu zakładać konto.
_________________
Krzysztof, Gorlice
http://www.kawalek-nieba.pl/?p=5840
Gorlicki Klub Krótkofalowców SP9KGR
|
| | |
| SP4I | 19.03.2012 22:58:45 |
Grupa: Użytkownik
QTH: jo93xq
Posty: 770 #897835
Od: 2010-12-11
Ilość edycji wpisu: 1 | A jaki problem założyć tu konto, aby widzieć link?
Antena ciekawa, ale prawde mówiąc jeszcze się z taką nie spotkałem.
_________________
KF: Yaesu FTDX 3000, GP7DX, HEXBEAM 5 BANDS, dipol inV 80-40
UKF: ICOM IC-5100, Diamond X-510, YAESU FT3D
http://www.shservice.pl/
https://minilink.pl/
Maciej |
| | |
| SP6IX | 19.03.2012 23:05:52 |
Grupa: Użytkownik
Posty: 8134 #897846
Od: 2008-3-18
| koledzy to nie na temat ,mnie przeraża to przeliczanie z cali na centymetry może ktoś bieglejszy przeliczy bo to jest gra warta świeczki a jak rozumie to jest antena jedno pasmowa czy tak?
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| wbielak | 19.03.2012 23:38:48 |
Grupa: Użytkownik
QTH: JO90XB
Posty: 1030 #897865
Od: 2011-10-27
Ilość edycji wpisu: 1 | Jeden cal to 2,54cm (0,0254m).
Polecam z resztą google calc
http://www.google.pl/webhp?sourceid=chrome-instant&ix=sea&ie=UTF-8&ion=1#hl=pl&sclient=psy-ab&q=1+cal+w+cm&oq=1+cal+w+cm&aq=f&aqi=&aql=&gs_sm=3&gs_upl=8085l8085l1l8843l1l1l0l0l0l0l0l0ll0l0&gs_l=hp.3...8085l8085l1l8843l1l1l0l0l0l0l0l0ll0l0.frgbld.&pbx=1&bav=on.2,or.r_gc.r_pw.r_qf.,cf.osb&fp=a0878c8a443c8077&ix=sea&ion=1&biw=1440&bih=799
Wujek jest sprytny i radzi sobie też z przeliczaniem walut.
_________________
--- SQ9PBS ---
FD4, Comet CHA 250 BY SQ9KCN + drut ;)
icom 746 X-Quad by WiMo na 144 MHz na rotorku conrad
Kenwood TH-D72
FT-817 + LDG Z100 i druty
Wouxun UV2D + SG7900
--
SOTA – krótkofalowiec, który pokonuje wszelkie przeciwności fizyczne i psychiczne, pracowicie wnosi sprzęt na wysoką górę tylko po to, by się dowiedzieć, że na KF są właśnie rosyjskie zawody i zostanie zadeptany, na WARCe nie ma anteny, a na ultrakrótkich nie ma z kim pogadać.
By SP5XMI
|
| | |
| vlp | 20.03.2012 10:57:53 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 179 #898137
Od: 2011-10-25
| Ciekawy pomysł monobandera. Może pomyślę o skleceniu na 15m. Ale chyba rysunek i opis jest niekompletny - przy moim "senior moment" nie mogę skojarzyć czego dotyczą litery "B" i "E"?
Władek SP5QAC
_________________
73 de Władek SP5QAC |
| | |
| usuniety_2016_02_28 | 20.03.2012 11:12:27 |
Grupa: Użytkownik
Posty: 291 #898146
Od: 2009-12-23
UŻYTKOWNIK ZABLOKOWANY | Tu wymiary podane są w cm
_________________
vy, 73
op.Agi,SQ5RDE |
| | |
| vlp | 20.03.2012 11:20:45 |
Grupa: Użytkownik
QTH: Warszawa
Posty: 179 #898154
Od: 2011-10-25
| SQ5RDE
Dzięki, teraz wszystko jasne - nie dopatrzyłem się na oryginale tych zawijasków B i E.
Maszt i obrót mam po Quadzie który rozpadł się ze starości więc może i ja coś sklecę.
Władek sp5qac
_________________
73 de Władek SP5QAC |
| | |
| UT4UOV | 20.03.2012 11:26:06 |
Grupa: Użytkownik
QTH: KO50gj
Posty: 19 #898158
Od: 2012-3-19
Ilość edycji wpisu: 1 | vlp pisze:
Ciekawy pomysł monobandera. Może pomyślę o skleceniu na 15m. Ale chyba rysunek i opis jest niekompletny - przy moim "senior moment" nie mogę skojarzyć czego dotyczą litery "B" i "E"?
Władek SP5QAC
Wygląnda jak monoband SpyderBeam
http://www.spiderbeam.com/documents/index.php?coID=36
lub Bird Yagi
http://www.cqham.ru/ant28_07.htm
obracany o 45 stopni |
| | |
| usuniety_2016_02_28 | 20.03.2012 11:52:10 |
Grupa: Użytkownik
Posty: 291 #898177
Od: 2009-12-23
UŻYTKOWNIK ZABLOKOWANY | Tak sobie właśnie pomyślałem, że jak już zabierać się za coś takiego, to lepiej spiderbeama 5 bandowego zrobić, albo takową 3band
_________________
vy, 73
op.Agi,SQ5RDE |
| | |
| Electra | 02.05.2024 07:56:50 |
|
|
| | |
| SQ9LOJ | 20.03.2012 12:04:18 |
Grupa: Użytkownik
Posty: 21 #898196
Od: 2011-4-3
| Z taką kombinacją to na KF to już chyba lepiej powiesić jakąś deltę ilość drutu ta sama ,skuteczność również a zachodu o wiele mniej . |
| | |
| sp1ffc | 20.03.2012 13:55:48 |
Grupa: Użytkownik
QTH: JO73go
Posty: 24 #898319
Od: 2011-4-1
| Witam.
Czy jest to monobander? Nie wiem, jeszcze nie miałem okazji rozmawiać z nikim o tej antenie. Ale patrząc na wymiary to podejrzewam że można zmieścić 2,3 lub 4 pasma na jednej konstrukcji, pozwalając na lekkie wygięcie ramion do góry jak w Hex-beamie.
A jeśli chodzi o Spider-beam to MH jest nieco mniejsza.
Pozdrawiam
_________________
Wojtek SP1FFC
Vy' 73!!
sp1ffc@wp.pl |
| | |
| sq2oic | 20.03.2012 16:07:56 |
Grupa: Użytkownik
QTH: JO94JB Tczew
Posty: 178 #898404
Od: 2011-5-17
| sp9coo pisze: koledzy to nie na temat ,mnie przeraża to przeliczanie z cali na centymetry może ktoś bieglejszy przeliczy bo to jest gra warta świeczki a jak rozumie to jest antena jedno pasmowa czy tak?
Jest to faktycznie problem jak się nie ma odpowiedniego programu, koledzy podali już wersje w cm ale proponuje zajrzeć na stronę http://kalkulator.jednostek.pl/dlugosci można tam porobić wiele ciekawych przeliczeń.Ja bardzo czesto korzystam z tej strony aby coś sobie przeliczyć.
Pozdrawiam
_________________
Arek SQ2OIC |
| | |
| usuniety_2016_02_28 | 20.03.2012 16:33:00 |
Grupa: Użytkownik
Posty: 291 #898423
Od: 2009-12-23
UŻYTKOWNIK ZABLOKOWANY
Ilość edycji wpisu: 3 | sq2oic pisze:
Jest to faktycznie problem jak się nie ma odpowiedniego programu, koledzy podali już wersje w cm ale proponuje zajrzeć na stronę http://kalkulator.jednostek.pl/dlugosci można tam porobić wiele ciekawych przeliczeń.Ja bardzo czesto korzystam z tej strony aby coś sobie przeliczyć.
Pozdrawiam
Wujek gugel prawdę Ci powie. Mało kto wie, że wystarczy wpisać przykładowo "12 in to cm" w wyszukiwarkę i wyskakuje wynik w cm, to samo z walutami i innymi jednostkami.
https://www.google.pl/search?sourceid=chrome&ie=UTF-8&q=1.24+in+to+cm#hl=pl&sugexp=frgbld&gs_nf=1&pq=1%20in%20to%20cm&cp=5&gs_id=g&xhr=t&q=12,33+in+to+cm&pf=p&newwindow=1&sclient=psy-ab&oq=12,33+in+to+cm&aq=f&aqi=&aql=&gs_sm=&gs_upl=&gs_l=&pbx=1&bav=on.2,or.r_gc.r_pw.r_cp.r_qf.,cf.osb&fp=b9fbc816d51dbb78&biw=1484&bih=774
_________________
vy, 73
op.Agi,SQ5RDE |
| | |
| sp1ffc | 20.03.2012 17:56:11 |
Grupa: Użytkownik
QTH: JO73go
Posty: 24 #898490
Od: 2011-4-1
| SQ9LOJ pisze:
Spider-beam to multiband antena w zależności od konfiguracji ,a tu 1 góra 2 pasma i będzie ciasno, poza tym Spider-beam to 3el drutowa yaga a jest raczej dookólne.
Z rysunku anteny M-H wynika że jest to 3-el antena kierunkowa. Skąd dookólna ??
Pozdrawiam
_________________
Wojtek SP1FFC
Vy' 73!!
sp1ffc@wp.pl |
| | |
| usuniety_2016_02_28 | 20.03.2012 18:22:00 |
Grupa: Użytkownik
Posty: 291 #898509
Od: 2009-12-23
UŻYTKOWNIK ZABLOKOWANY | Jak najbardziej kierunkowa
_________________
vy, 73
op.Agi,SQ5RDE |
| | |
| SQ9LOJ | 20.03.2012 20:18:14 |
Grupa: Użytkownik
Posty: 21 #898621
Od: 2011-4-3
| masz racje źle na to patrzyłem, to w sumie taki spider tylko w innej postaci ale na spidera są dokładne rysunki i wymiary dla wszystkich konfiguracji a tu 3 szkice.
Widać pogoda się zrobiła i od razu ruch w dziale anteny
pozdrawiam |
| | |
| SP6IWX | 21.03.2012 13:06:18 |
Grupa: Użytkownik
QTH: Wałbrzych, JO80DS
Posty: 564 #899163
Od: 2010-12-11
| Prośba do Kolegi SQ5RDE. Podaj proszę źródło gdzie można znaleźć charakterystykę azymutalną tej anteny.
Pozdrawiam
Wojtek
_________________
Vy 73's es best DX
Wojtek SP6IWX ex SP6-3963 |
| | |
| sq9oub | 21.03.2012 15:34:01 |
Grupa: Użytkownik
QTH: JO90GA
Posty: 4084 #899307
Od: 2011-4-11
Ilość edycji wpisu: 3 | MOże ja Wojtku pomogę:
Te dane dotyczą jej zawieszenia na wysokości 10m.
W sumie fajna i prosta konstrukcja. Może bardziej na wypady aczkolwiek to zależy od jakości i wytrzymałości "ala wędek". W porównaniu z pełnowymiarową anteną 3 el. yagi trochę gorzej wychodzi, podobnie jak yagi z cewkami skracającymi z tą różnicą że tu ich brak. I to są jej zalety dla potrzebujących o mniejszych wymiarach. A te 10dB co na rysunkach tech. pisze to gruba przesada.
_________________
Jarek
"nawet papier toaletowy się rozwija"
Tel: 100011110001110101010110101101
http://sq9oub.pl.tl |
| | |
