Beveridge w terenie całkowicie lub częściowo zalesionym


sq7iqi	16.11.2012 14:05:48
Grupa: Użytkownik QTH: Sieradz/Łódź Posty: 578 #1051065 Od: 2010-12-11	Czy macie jakieś doświadczenie w tym temacie, chcemy wystartować w CQWW 160, ale teren który jest dla nas dostępny jest całkowicie lub częściowo zalesiony, czy beveridge będzie w takim terenie pracował ? Podzielcie się ewentualnie waszymi konfiguracjami anten odbiorczych na to pasmo.

Electra	31.10.2025 12:11:42


SQ1K	16.11.2012 14:36:11
Grupa: Użytkownik QTH: JO92hx Posty: 432 #1051079 Od: 2010-8-3	W terenie zalesionym zbędne są tyczki podtrzymujące antenę, ja używałem Beverage w terenie zalesionym na wysokości 50cm, antena spisywała się na danym kierunku o wiele lepiej niż 1 x K9AY. _________________ Bart SQ1K http://sq1k.net http://k-artstudio.pl

SQ1K	16.11.2012 15:00:49
Grupa: Użytkownik QTH: JO92hx Posty: 432 #1051093 Od: 2010-8-3 Ilość edycji wpisu: 1	Dopiero 4 x K9AY dawało efekt jaki był oczekiwany w mojej lokalizacji, lasek położony 100m od brzegu Bałtyku, moje Beverage były max długości 90m, reszta biegnąca na wydmę została zagospodarowana przez zbieraczy złomu, używałem konfiguracji bez rezystora na końcu i antena odbierała w obu kierunkach, stosunek tłumienia stacji z DL był (S9+40db na vert do S0-1 na Beverage). Ciekawie się łowiło stacje z USA na sygnałach stacji z DL, koleś woła CQ Contest a ty pod nim stukasz K1TTT Używałem także wersji BOG całkowicie rozwiniętej po trawie, także dawała zadowalające rezultaty. Mam w domu 3 dyplomy za zawody na 160m ... Do nadawania używałem Inv L. _________________ Bart SQ1K http://sq1k.net http://k-artstudio.pl

sq7iqi	16.11.2012 15:10:47
Grupa: Użytkownik QTH: Sieradz/Łódź Posty: 578 #1051097 Od: 2010-12-11	My mamy szansę na bevearge po ok 300m więc tak jak powinno być, K9AY potrzebuje wolnej przestrzeni, na nią też by się znalazło miejsce, nie mamy jeszcze za wielkiego doświadczenia w tym temacie, na razie chcemy wystartować bardziej z ciekawości niż dla jakiegokolwiek wspólzawodnictwa, ale większość kolegów poleca, jesli ma się tylko miejsce beveridge oczywiście. Przy odrobinie szczęścia uda nam się rozwinąć po 300m na trzy kierunki, zobaczymy co z tego wyniknie. po takich słowach otuchy na pewno ten pomysł zrealizujemy, więc gdybyście startowali to oczywiście do usłyszenia na 160m :-) Boguś raz nawet widziałem jak rozwijaliście jednego, ale to było w szczerym polu, chyba jakiś JA contest, tam w klubie przy tej hydroforni w Wieluniu o ile mnie pamięć nie zawodzi.

SQ1K	16.11.2012 15:14:36
Grupa: Użytkownik QTH: JO92hx Posty: 432 #1051099 Od: 2010-8-3	Tomek, pamiętajcie że 160m w dzień także chodzi wbrew pozorom i zawsze można dobić te 200 qso podczas dziennej pracy w 48h zawodach. Wszystko zależy od tego co się słyszy i na czym _________________ Bart SQ1K http://sq1k.net http://k-artstudio.pl

SP9O	16.11.2012 15:21:24
Grupa: Użytkownik QTH: `A-ów` Posty: 3717 #1051103 Od: 2008-9-26	sq7iqi pisze: My mamy szansę na bevearge po ok 300m . U mnie było by ciężko tyle metrów rozwiesić. A w jakim położeniu antena bevearge będzie najbardziej skuteczna,czy musi być w lini prostej zawieszona. _________________

Andrzej_NR.1	16.11.2012 15:27:57
Grupa: Użytkownik QTH: KO02KD Posty: 1120 #1051112 Od: 2010-11-11	Rozwieszenie jej,zależy jak kogo puszcza miejsce

nowy	16.11.2012 16:39:10
Grupa: Użytkownik Posty: 1220 #1051171 Od: 2011-6-20 Ilość edycji wpisu: 1	Jeśli 100 m. daje się odczuć to proszę opiszcie koledzy jaki rezystor i uziemienie powinno się zamontować oraz jak stroić tę antenę. Jakie azymuty w stronę północną się stosuje? Inne kierunki nie są możliwe u mnie.

SQ9MZ	16.11.2012 18:28:06
Grupa: Użytkownik QTH: Rybnik Posty: 1860 #1051240 Od: 2008-10-21 Ilość edycji wpisu: 2	Piotr SP9QMP (SO9Q) ma beverage również rozciągnięte w lesie. _________________ Henryk SQ9MZ ________________________________________________________ "Nie można przecież wciąż być uprzejmym i towarzyskim. Po prostu nie można nadążyć." Włóczykij, Dolina Muminków.

SP2SWR	16.11.2012 20:14:52
Grupa: Użytkownik QTH: Toruń Posty: 623 #1051353 Od: 2010-11-2	Ważne są tez odpowiednie transformatory 1:9. Jest kilka wersji poprawnie wykonanych. Np. W8JI trochę wie na ten temat: http://www.w8ji.com/beverages.htm http://www.w8ji.com/beverages.htm Moje bev miały po 120m (na JA i W) i to było za mało na 160m, natomiast na 40m OK (tak jak pisze Bart w domu mam dyplom).... _________________ Piotr SP2SWR

SP2XF	16.11.2012 22:41:59
Grupa: Użytkownik Posty: 478 #1051478 Od: 2011-4-12	SP7IVO de SP2XF: Bogusław, te białe tyczki / podpórki co to konkretnie jest za materiał? pozdr. Maciej SP2XF

Electra	31.10.2025 12:11:42


nowy	17.11.2012 11:26:10
Grupa: Użytkownik Posty: 1220 #1051663 Od: 2011-6-20 Ilość edycji wpisu: 1	Koledzy , a jak z tym opornikiem? dopasowujecie to jakoś do swoich warunków? Najlepiej mają ci co pasą na pastwisku. W.Cz do pastucha i naprzód zawody.

sq7iqi	17.11.2012 12:03:23
Grupa: Użytkownik QTH: Sieradz/Łódź Posty: 578 #1051673 Od: 2010-12-11	nowy: poczytaj na stronie w8ji http://www.w8ji.com/beverages.htm, zanim w ogóle zadałem pytanie zacząłem od tej strony, opornik się dobiera, tak by w całym zakresie jak to opisał w8ji najmniej "wariował" :-), jak będę miał chwilę czasu może pochylę się nad tym tekstem i zrobię jakąś translację dla kolegów mniej wprawnie władających angielskim.

sq7iqi	17.11.2012 12:13:23

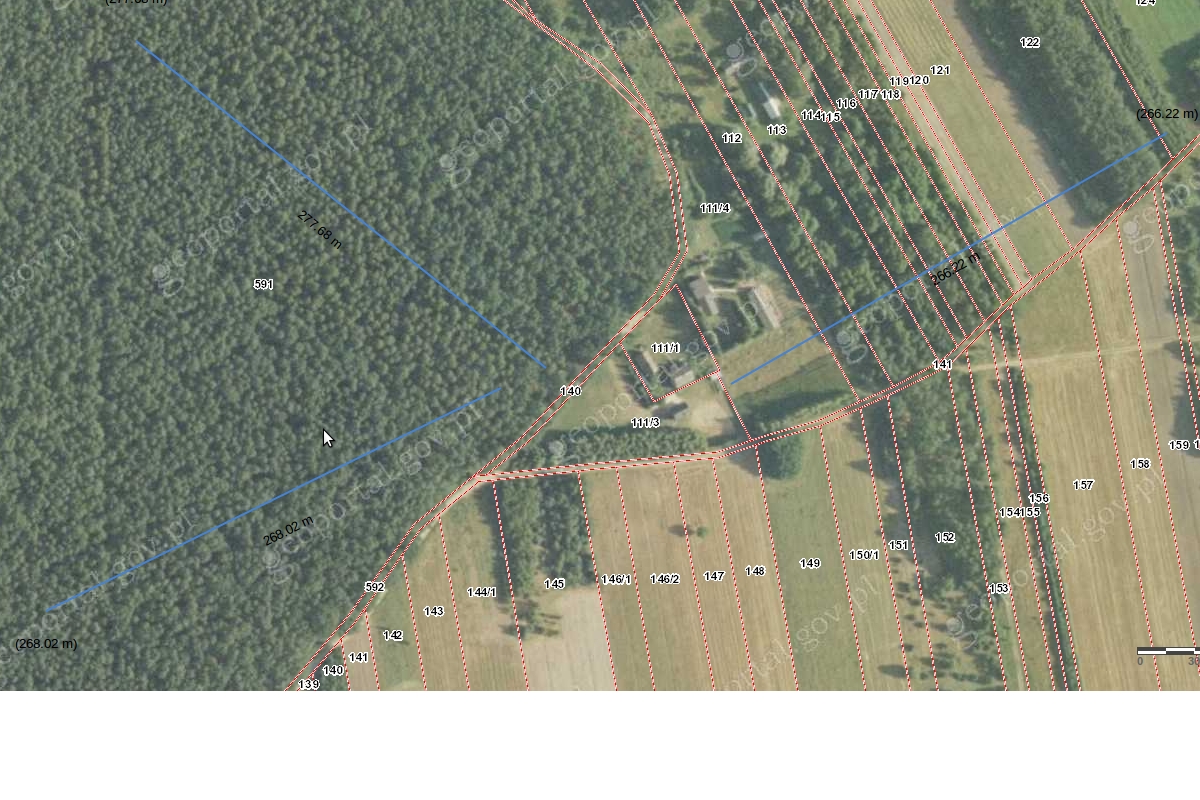

Grupa: Użytkownik QTH: Sieradz/Łódź Posty: 578 #1051674 Od: 2010-12-11	a tak będzie u nas

sq7iqi	17.11.2012 12:14:33
Grupa: Użytkownik QTH: Sieradz/Łódź Posty: 578 #1051675 Od: 2010-12-11 Ilość edycji wpisu: 1	coś nie zmieścił się cały obrazek, jak coś jest tutaj pod linkiem http://www.w8.pl/~bms/beveridge.jpg

SP8LBK	17.11.2012 12:48:45
Grupa: Użytkownik QTH: Kraśnik KO10CX Posty: 5382 #1051697 Od: 2010-8-3 Ilość edycji wpisu: 1	Antenę zawsze można dostroić np miernikiem antenowym. Widziałem zdjęcia bererage-s położone w lesie na gałęziach a także wzdłóż strumienia i pod mostkami. Nie ma żadnej reguły czy beverage będzie bardziej skuteczny od innych anten. Kiedyś Jurek SP3GEM opisywał swoje spostrzerzenia. Jednego dnia zawodów beverage's spisywały się wyśmienicie a drugiego jakby nie istniały. Wszystko zależy od kątów pod jakimi przychodzą sygnały. Tak więc dobrze mieć także jakieś inne anteny odbiorcze. Dla K9AY zalecają nie tak wolną przestrzeń co oddalenie od metalowych elementów np ogrodzenia oraz oddalenie min. 50m od anteny nadawczej na dane pasmo. Przed wzmacniacz włączany by-passem może się zawsze przydać. Nie ma reguły. _________________ Vy 73 Andrzej SP8LBK

nowy	17.11.2012 17:49:42
Grupa: Użytkownik Posty: 1220 #1051814 Od: 2011-6-20	Zrozumiałem, żeby w8ji wariował najmniej, tylko by w całym pasmie było mniej więcej jednakowo dostrojone. Andrzej LBK : jakiej oporności można się spodziewać na drugim końcu tj. 30, 50, 100 400 OHm? Ale też jakie uziemienie ma być ?To pytanie praktyczne - jesli da się udzielić odpowiedzi to poproszę.

SQ1K	17.11.2012 18:55:48
Grupa: Użytkownik QTH: JO92hx Posty: 432 #1051848 Od: 2010-8-3 Ilość edycji wpisu: 3	Piotr, co do uziemienia to wbij rurę w ziemię i już masz uziemienie, jeśli okaże się za słabe zawsze można prostopadle na końcu dać przeciwwagi dł 1/4 L. tu jest także ciekawa strona dotycząca beverage http://www.w0btu.com/Beverage_antennas.html a jak by było za mało anten odbiorczych to jest jeszcze http://www.angelfire.com/md/k3ky/page37.html no i całkiem nieźle spisuję się nisko powieszony dipol zwłaszcza przed wschodem słońca i tuż po, kiedy sygnały przychodzą pod wysokim kątem. I jeszcze jeden ciekawy link dodaje http://www.qrz.com/db/G0JHC _________________ Bart SQ1K http://sq1k.net http://k-artstudio.pl

SP8LBK	17.11.2012 19:47:45
Grupa: Użytkownik QTH: Kraśnik KO10CX Posty: 5382 #1051875 Od: 2010-8-3	Beverage-s wcale nie musi być na końcu uziemione. Są różne układy i różne teorie. Ja pracowałem na 6 z uziemieniem a jednym bez i też chodził a ziemia na końcu była cudza. Opornik dobieramy tak aby było największe tłumienie F/B. Z zasady montuje się 450-470om i zapomina. Uziemienie opisał Bartek. Zabita w grunt metrowa rura w zasadzie wystarcza. Uziemienie stosujemy także w miejscu zasilania. W skrajnych przypadkach o ile ziemia jest twoja można dać kilkanaście promieniście zakompanych kilkumetrowych drutów połączonych galwanicznie do tej rury. Tu jest ciekawa propozycja http://www.sp5psl.pzk.org.pl/grafika/beverage/beverage.html Antena aby być pewna, że będzie skuteczna powinna zostać zestrojona do rezonansu w danym paśmie. Opornik na końcu dobiera się doświadczalnie. Słuchając stacji przeciwległego kierunku niż żądany, stacji AM na falach średnich zbliżonych do 1,8 albo za pomocą sygnału generatora nastawionego w paśmie 1,8 i ulokowanego w pewnej odległości, np 0,5km od anteny. Jak pisałem. Dobrze mieć kilka układów anten odbiorczych bo trzeba pamiętać, że w zawodach wołąją nas stacje z różnych odległości nie zawsze tylko DXy, więc ich sygnały przychodzą do nas pod różnymi kątami, szczególnie w zawodach. Można zrobić i taką http://www.dxzone.com/cgi-bin/dir/jump2.cgi?ID=22619 układ sprawdzony i możliwy do porównania z krótszymi beverage's. _________________ Vy 73 Andrzej SP8LBK

SQ1K	17.11.2012 20:16:13
Grupa: Użytkownik QTH: JO92hx Posty: 432 #1051895 Od: 2010-8-3	A tak prawdę mówiąc to mogę polecić biblię tematyki Low Ban DX-in ON4UN _________________ Bart SQ1K http://sq1k.net http://k-artstudio.pl
