| Jacek_sp7vmz | 13.03.2013 09:13:44 |
Grupa: Użytkownik
Posty: 948 #1241892
Od: 2008-10-8
Ilość edycji wpisu: 1 | Cześć!
Szukam opisu dawnej radmorowskiej anteny VHF tzw pionowego dipola pętlowego. Z tego co pamiętam była to antena ćwierćfalowa o impedancji 75 Ohm ale pamięć jak pamięć zawodna jest więc może ktoś ma dowody bardziej materialne?
_________________
de sp7vmz! |
| | |
| Electra | 17.05.2024 12:40:20 |
 |
|
| | |
| SQ6WB | 13.03.2013 10:19:13 |
Grupa: Użytkownik
QTH: Boguszów Gorce JO80CS
Posty: 433 #1242123
Od: 2011-5-6
| Czy chodzi Ci o jedną z tych? http://sq9jxb-sq6mno.pl/viewpage.php?page_id=33
_________________
Krzysiek
EsKjuSixDabljuBi
|
| | |
| SQ6DXP | 13.03.2013 10:27:15 |
Grupa: Użytkownik
QTH: Opole JO80XQ
Posty: 1115 #1242139
Od: 2010-10-3
Ilość edycji wpisu: 1 | Pewnie koledze chodzi właśnie o tego Radmor-a ze zdjęcia od Janka Sq9jxb,antena pionowa z pętlowym wibratorem,zwarta dla prądu stałego,impedancja ok 75ohm,dość duża szerokopasmowość.
Ta ze zdjęcia miała dobre dopasowanie na paśmie amatorskim,kiedyś u Janka przemierzaliśmy ją moim Mfj269b.
p.s. Taką antenę wykonałem na kwadratowym gnieździe UC-1 i użyłem rurek mosiężnych 4mm,jeszcze do tej chwili korzystamy z niej w SP6PAZ.
_________________
Paweł Opole. |
| | |
| Jacek_sp7vmz | 13.03.2013 10:44:13 |
Grupa: Użytkownik
Posty: 948 #1242172
Od: 2008-10-8
| Tak właśnie chodzi mi o tę drugą. Poszukuję szczegółów konstrukcyjnych. Próbowałem symulować antenę w MannaGal ale liczy mi taką składową reaktancyjną, że zęby bolą  I coś mi właśnie nie pasuje a zależy mi właśnie na impedancji 75Ohm.
_________________
de sp7vmz! |
| | |
| SQ6DXP | 13.03.2013 11:24:50 |
Grupa: Użytkownik
QTH: Opole JO80XQ
Posty: 1115 #1242259
Od: 2010-10-3
Ilość edycji wpisu: 1 | Niestety w mojej dokumentacji brak czegokolwiek co mogłoby pozwolić na odwzorowanie tej anteny Radmor.
Budując "krzyżaka" na gnieździe UC-1 użyłem dostępnych materiałów,długości dobierałem doświadczalnie patrząc co dzieję się na Mfj.
p.s. Uściślając przeciwwagi 4x50cm,promiennik 49cm,jedynie odległość pętli od promiennika i punkt połączenia z promiennikiem dobrany doświadczalnie.
_________________
Paweł Opole. |
| | |
| Jacek_sp7vmz | 13.03.2013 11:34:01 |
Grupa: Użytkownik
Posty: 948 #1242271
Od: 2008-10-8
Ilość edycji wpisu: 1 | SQ6DXP pisze:
p.s. Uściślając przeciwwagi 4x50cm,promiennik 49cm,jedynie odległość pętli od promiennika i punkt połączenia z promiennikiem dobrany doświadczalnie.
Też pamiętam, że antena mechanicznie była bardzo prosta i stąd moje zdziwienie otrzymanymi wynikami symulacji.
_________________
de sp7vmz! |
| | |
| SQ6DXP | 13.03.2013 11:43:38 |
Grupa: Użytkownik
QTH: Opole JO80XQ
Posty: 1115 #1242279
Od: 2010-10-3
| Fakt faktem,że Radmor miał dość duże średnice przeciwwag i promiennika,jedynie jakby pętla zwierająca promiennik do masy była wykonana z cieńszej średnicy rurki.
Niestety nie przyszło mi wówczas do głowy aby to zwymiarować,może któryś z kolegów dysponuje jakąś wierną dokumentacją.
W między czasie przegrzebałem swoje zbiory i jedynie mam coś do AFM871.
_________________
Paweł Opole. |
| | |
| Jacek_sp7vmz | 13.03.2013 11:53:58 |
Grupa: Użytkownik
Posty: 948 #1242289
Od: 2008-10-8
| Średnice przeciwwag i promiennika to szerokopasmowość a różnice średnic w pętli promiennika to regulacja impedancji wejściowej anteny. "teoretycznie" jest to połowa normalnego półfalowego dipola pętlowego, którego impedancja wejściowa wynosi 250-300. Trochę zgłupiałem...
_________________
de sp7vmz! |
| | |
| SQ6DXP | 13.03.2013 12:01:08 |
Grupa: Użytkownik
QTH: Opole JO80XQ
Posty: 1115 #1242299
Od: 2010-10-3
Ilość edycji wpisu: 1 | Nie tak do końca,literatura mówi o tym,że GP z przeciwwagami pod kątem 90 stopni w stosunku do promiennika daje impedancję ok.18 Ohm (mowa o otwartym promienniku)a zwarcie poprzez pętlę powoduje uzyskanie impedancji 4 krotnie wyższej i stad ma się brać coś ok.75 Ohm.
p.s. pamiętam,że na krzyżaku mojej produkcji uzyskałem większą impedancję i swr coś ok 1:1.6
_________________
Paweł Opole. |
| | |
| Jacek_sp7vmz | 13.03.2013 12:41:53 |
Grupa: Użytkownik
Posty: 948 #1242344
Od: 2008-10-8
| Pawle wszystko się zgadza. Nawet w symulacji otrzymywałem rezystancję ok 70-80 Ohm. Problem w wyliczeniu składowej urojonej. Jeśli by była tak jak podaje MannaGal -2500 Ohm to nie powinieneś otrzymać takiego SWR. Chyba nie pozostaje nic innego jak zrobić i pomierzyć ale gdy się przyglądam zdjęciu i przypominam sobie wygląd anteny to zastanawiam się dlaczego takie a nie inne są szczegóły konstrukcyjne.
Koledzy radiowcy ze straży pożarnej, policji, pogotowia, kolei, kopalń i lasów państwowych proszę odświeżyć pamięć i podzielić się wiadomościami.
_________________
de sp7vmz! |
| | |
| SQ6DXP | 13.03.2013 13:09:36 |
Grupa: Użytkownik
QTH: Opole JO80XQ
Posty: 1115 #1242366
Od: 2010-10-3
| Przy budowie "krzyżaka" nie korzystałem z żadnego programu,wykonałem antenę z tego co mogłem zakupić i oparłem się na odczytach z Mfj269b.
Całkiem prawdopodobne jest,że używając innych materiałów np aluminium,a nie mosiądz o zupełnie innej większej średnicy uzyskałoby się może bardziej zadowalające parametry.
Jednak z niezbyt wysoko zawieszonej anteny (ok.10m nad gruntem)udaje się uzyskać całkiem przyzwoite łączności,w radiotelefonie ustawione jedynie 10W,a na kanałach przemiennikowych moc typowo "spacerowa" bo ok.2W i to wystarczy.
_________________
Paweł Opole. |
| | |
| Electra | 17.05.2024 12:40:20 |
|
|
| | |
| usuniety8_02_2021 | 13.03.2013 15:58:31 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #1242583
Od: 2008-10-24
| Poszukuję szczegółów konstrukcyjnych
Witaj Jacek.
Przeciwwagi alu o średnicy 12mm i długości 51cm wkręcane (M8) do korpusu
Promiennik 49cm średnicy nie pamiętam (ale chyba 18-20mm) - antena jest u kolegi, w wolnym czasie pomierzy.
Wibrator też o średnicy 12mm zwarty do jednej z przeciwwagi.
Odstęp między promiennikiem a wibratorem - zostanie też zmierzony.
Punkt połączenia z promiennikiem widoczny na fotce.
Pomiar w linku zrobiony MiniMAX`em - przewód RG-213.

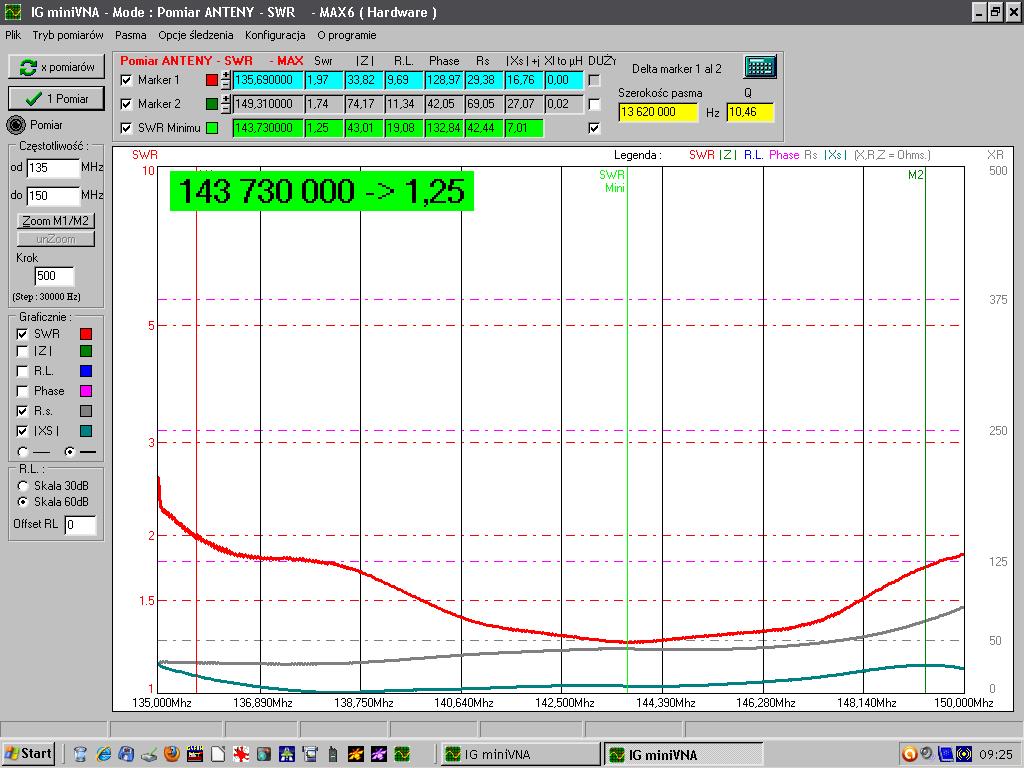

Znalazłem pomiar od 135 do 150 MHz
 |
| | |
| Jacek_sp7vmz | 13.03.2013 16:25:44 |
Grupa: Użytkownik
Posty: 948 #1242602
Od: 2008-10-8
| Dzięki Janku :-)
_________________
de sp7vmz! |
| | |
| sq8mhi | 13.03.2013 18:44:22 |
Grupa: Użytkownik
Posty: 336 #1242838
Od: 2007-12-20
| Tak na szybko w mmana - całkiem ładnie 70 omów, jakby pobawić się trochę to by i 75 było
*
145.0
***Wires***
8
0.0, 0.0, 0.0, 0.0, 0.0, 0.504138, 0.01, -1
0.0, 0.0, 0.0, 0.0, -0.504138, 0.0, 0.01, -1
0.0, 0.0, 0.0, 0.0, 0.504138, 0.0, 0.01, -1
0.0, 0.0, 0.0, -0.504138, 0.0, 0.0, 0.01, -1
0.0, 0.0, 0.0, 0.03529, 0.0, 0.0, 0.005, -1
0.504138, 0.0, 0.0, 0.03529, 0.0, 0.0, 0.005, -1
0.03529, 0.0, 0.504138, 0.03529, 0.0, 0.0, 0.005, -1
0.03529, 0.0, 0.504138, 0.0, 0.0, 0.504138, 0.005, -1
***Source***
1, 1
w1b, 0.0, 1.0
***Load***
0, 1
***Segmentation***
800, 80, 2.0, 1
***G/H/M/R/AzEl/X***
2, 3.0, 1, 75.0, 120, 60, 0.0 |
| | |
| Jacek_sp7vmz | 14.03.2013 11:10:53 |
Grupa: Użytkownik
Posty: 948 #1244110
Od: 2008-10-8
| Bardzo serdecznie Dziękuję wszystkim Kolegom którzy na PW zaoferowali mi pomoc w "rozgryzieniu" anteny. Szczególnie chcę podziękować Tomkowi za wyjaśnienie jakie błędy popełniłem przy symulowaniu anteny w MmanaGal.
_________________
de sp7vmz! |
| | |
| usuniety8_02_2021 | 01.04.2013 16:30:37 |
Grupa: Użytkownik
QTH: Suszec JO90JB
Posty: 9221 #1293963
Od: 2008-10-24

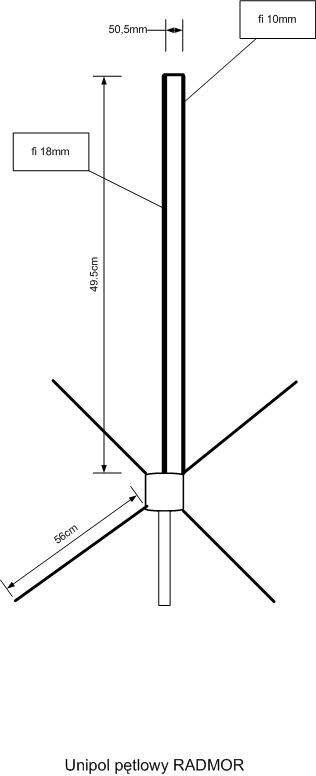

Ilość edycji wpisu: 1 | Unipol pętlowy RADMOR
rurka główna promiennika fi 18mm długość 49,5 cm, - (do izolatora) -
rurka boczna fi 10mm w odległości 50mm - długość 49.5cm ( środek rurek)- połączony do przeciwwagi.
przeciwwagi 56cm - średnica 12 mm
|
| | |
| Electra | 17.05.2024 12:40:20 |
|
|
