| Andrzej_NR.1 | 19.08.2013 19:59:30 |
Grupa: Użytkownik
QTH: KO02KD
Posty: 1089 #1574575
Od: 2010-11-11
| Posiadam wzmacniacz 200W na pasmo 2M i pytanie czy zasilacz Diamond gsv 3000 będzie wystarczający
.
 |
| | |
| Electra | 16.05.2024 00:04:05 |
 |
|
| | |
| SP6IX | 19.08.2013 20:14:45 |
Grupa: Użytkownik
Posty: 8134 #1574600
Od: 2008-3-18
| Andrzeju napiszę tak zasilanie musi być o 10% większe od zapotrzebowania na FM lub AM ,200W to moc in czy out i napięcie te parametry są najważniejsze resztę obliczysz sam.
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| sp3cmx | 19.08.2013 20:17:33 |
Grupa: Użytkownik
QTH: Gorzów Wielkopolski
Posty: 203 #1574606
Od: 2009-4-13
| 30A to za mało. Powinieneś mieć zasilacz najlepiej do 45A. Chyba, że będziesz sterował do 150W, jeżeli jest taka możliwość?
_________________
Equipment: IC-7300, TS-2000, TM-D710, TH-F6A, IC-E92D, PA KF 500W, 4 el. beam 15-6m 35 up, 5 el. na 2m, 8 el. na 70cm DK7ZB,
i 2 el. HB9CV na 6m i 4m 12m up, Loop 81m H 32m up, GP V-2000 12m up, SPX300S mobile, SG-7900 portable/mobile.
QRV: HF, VHF, UHF - CW, SSB, FM, SSTV, RTTY, APRS, DIGI mode (FT8, PSK, JT-65A, JT-6M, JT-9, DV (też D-Star, EchoLink, Remote Control).
Operator: SR3G, SR3GO, SR3NDG, SR3NJE, SP3PAA, Member of: PZK, SPDXC, PKUKF, PKRVG, PGAPRS, SPOTC (wiceprezes),
REBEL DX Group, SP3PAA (kier. r-stacji), SP3YPR.
e-mail: sp3cmx@tlen.pl
http://www.youtube.com/results?search_query=sp3cmx&aq=f
http://www.ampr.poznan.ws/users/sp3cmx/index.html |
| | |
| Andrzej_NR.1 | 19.08.2013 20:26:32 |
Grupa: Użytkownik
QTH: KO02KD
Posty: 1089 #1574635
Od: 2010-11-11
| Z wzmacniacza wychodzi 200Wat
sterowanie do niego wchodzi 25wat
Jaki polecacie zasilacz można nazwę link jaki model. |
| | |
| SP9O | 19.08.2013 20:30:21 |
Grupa: Użytkownik
QTH: `A-ów`
Posty: 3699 #1574641
Od: 2008-9-26

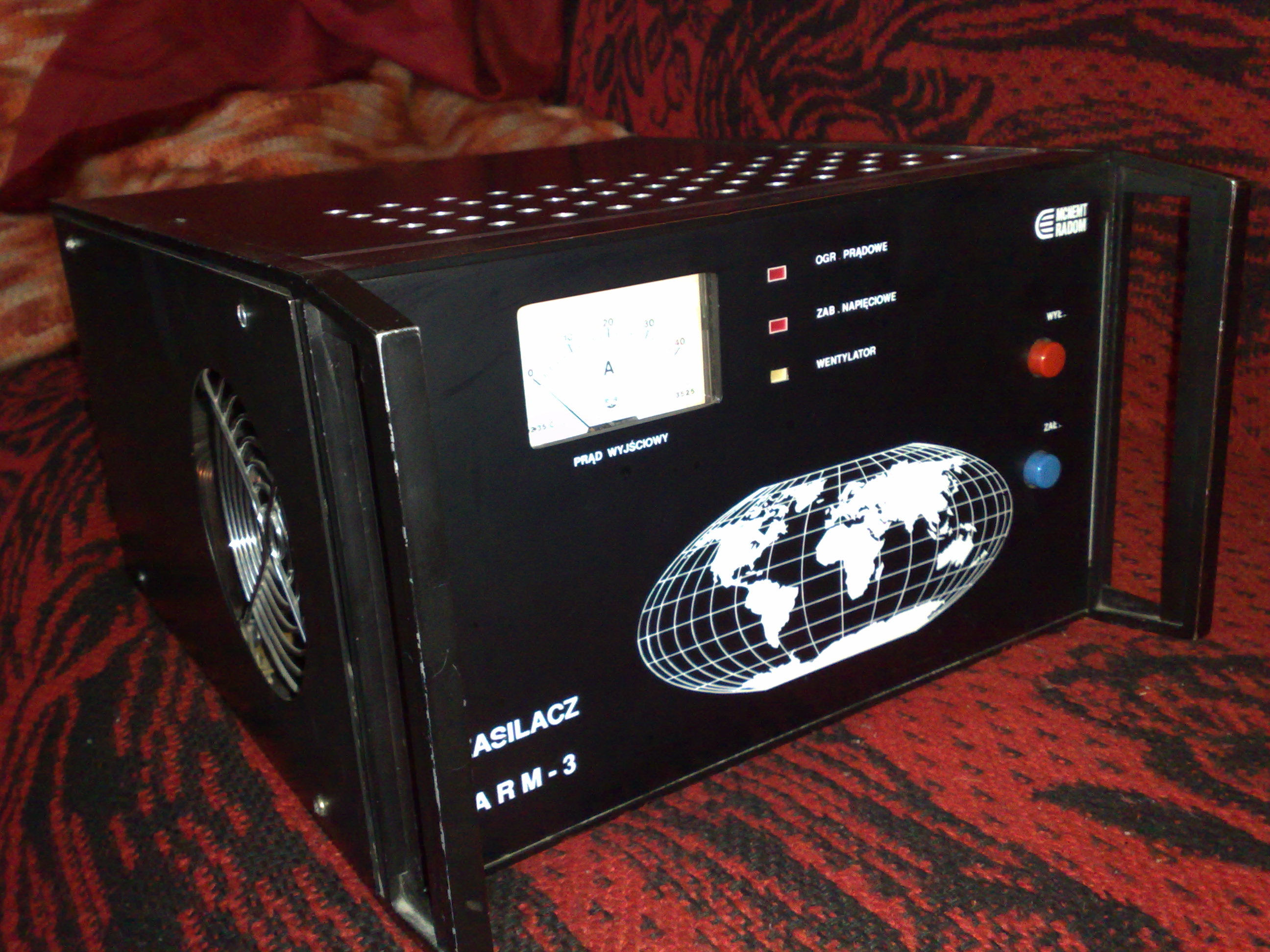

Ilość edycji wpisu: 1 | Kiedyś miałem zasilacz ARM3 chyba to było 40A on by dał rade.
.
_________________
Kenwood,Icom,Yaesu: 1980r.--2005r.Pierwsza klasa.
Mariusz// VY 73 ALL
|
| | |
| stasiek | 19.08.2013 20:36:49 |
Grupa: Użytkownik
Posty: 1155 #1574650
Od: 2011-9-10
| najważniejsze żeby zasilacz prawidłowo zabezpieczył końcówkę przed uszkodzeniem... programowany bezpiecznik elektroniczny.
A taki zasilacz wykonuje się samemu,na chińskie wynalazki nie ma co liczyć,po kupieniu do fachmana i poprawienie po fabryce. |
| | |
| SP6IX | 19.08.2013 21:02:56 |
Grupa: Użytkownik
Posty: 8134 #1574676
Od: 2008-3-18
| stasiek masz racje tylko doktorki wiedzą lepiej potem się okaże że coś poszło z dymem jak można coś doradzić jak gostek nie podaje parametrów tego wzmacniacza a wypowiedzi "da radę " mnie tylko śmieszą
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| SP2IPT | 19.08.2013 21:25:43 |
Grupa: Użytkownik
QTH: JO94GI
Posty: 1024 #1574703
Od: 2011-2-13
| Jak masz 200W wzmacniacz zasilany z 13,8V to go schowaj do szafy i nie uzywaj.
Poczytaj o zakloceniach generowanych przez tranzystory bipolarne zasilanych z tak niskiego napiecia. Jesli naprawde chcesz uzywac takiego wynalazku tu steruj go tak, aby nie przekroczyc 1 dB punktu kompresji - pewnie nie bedzie to przy 200 W ;P
pz |
| | |
| usuniety_21.12.2013 | 20.08.2013 06:45:59 |
Grupa: Użytkownik
Posty: 322 #1574899
Od: 2011-1-21
| Witam
A ja tak podpytam gdzie znajdę jakiekolwiek info o zakłóceniach generowanych przez "niskozasilane" BJT . Pierwsze słyszę i chętnie się dokształcę. Sieć jakby milczy (nic nie znalazłem...)
Pozdrawiam
Stefan |
| | |
| SP2IPT | 20.08.2013 08:11:41 |
Grupa: Użytkownik
QTH: JO94GI
Posty: 1024 #1574957
Od: 2011-2-13
| Najlepiej chyba zaczac od stron OK2KKW i opisu ukladu biasu tranzystorow bipolarnych.
http://www.ok2kkw.com/00003016/bias/bias_new_en.htm
pz |
| | |
| SP4XYD | 20.08.2013 10:01:06 |
Grupa: Użytkownik
QTH: KO12
Posty: 494 #1575039
Od: 2011-2-6
| Powyżej 150W na VHF tranzystorach - raczej zasilane 24V.Przy okazji do wszystkich doświadczonych ,itd Kolegów-czy macie pomysł na skuteczne zabezpieczenie dodatkowego tranzystorowego PA UKF przed przesterowaniem(omyłkowym) z transceivera ?
Od razu napiszę,że tu żadne super-zasilacze na L200 nie pomogą.Tłumik na wejściu?
_________________
Jarek now SP4XD |
| | |
| Electra | 16.05.2024 00:04:05 |
|
|
| | |
| SP2IPT | 20.08.2013 10:11:00 |
Grupa: Użytkownik
QTH: JO94GI
Posty: 1024 #1575045
Od: 2011-2-13
Ilość edycji wpisu: 1 | Tlumik na wejsciu to chyba najbardziej odporne rozwiazanie.
Mozesz tez wystawic napieie ALC na TRX, mierzyc moc sterujaca PA i regulowac napieciem ALC w zaleznosci od mocy potrzebnej do wysterowania PA, wychodzacej z PA i odbitej wracajacej do PA. Tyle, ze musisz zwrocic szczegolna uwage na pomiary mocy, zwlaszcza nieliniowosc pomiaru mocy sterujacej, mozesz tez sie natknac na problemy z powolnym wracaniem mocy w TRX po zdjeciu napiecia ALC. Obawialbym sie troche takiego rozwiazania w praktyce.
Bardziej doswiadczeni konstruktorzy stosuja tlumik taki zeby nie przesterowac tranzystora wiecej niz 3dB + regulacja ALC.
pz |
| | |
| sq9kjb | 21.08.2013 20:50:48 |
Grupa: Użytkownik
Posty: 686 #1576795
Od: 2010-11-3
| Wzmacniacz na dobrych tranzystorach uciągniesz z zasilacza 30A-tyle,że Twój zasilacz nie pociągnie 30A-wbrew temu co na nim piszą.Tak czy inaczej o odpowiednim zapasie zapomnij.Ostatecznie zbuforuj go z aku.
Jacek |
| | |
| SP6IX | 22.08.2013 18:29:50 |
Grupa: Użytkownik
Posty: 8134 #1577612
Od: 2008-3-18
| W dalszym ciągu tylko gdybamy co do zasilacza a konkretów brak ,200W ze sprawnością 50% to 400W mocy doprowadzonej plus jakiś zapas a facet wypioł się na nas sory że tak piszę ale wkurza mne takie podejście do tematu
_________________
http://sp6ix.pl.tl
W pieniaczej ziemi jest miasto Pysków. Tam jęzorami robi się wszystko, męstwo w jęzorze, siła w jęzorze, jęzor tam miele, piele i orze.
Nie znoszę nieuków i arogantów. |
| | |
| sq9kjb | 22.08.2013 19:36:59 |
Grupa: Użytkownik
Posty: 686 #1577652
Od: 2010-11-3
| Zgadza się ,do tego dochodzi temat czy mówimy o mocy uśrednionej czy szczytowej-ta druga opcja jest najczęściej podawana-raczej jako chwyt reklamowy-a to 2 różne pojęcia.Dla przykładu jedno z moich radii przy 200W potrzebuje 38A ale to szrot z 8 mosfetami w stopniu końcowym.Zasiłka 30A plus aku-dają radę -ale raz już wszystko poszło z dymem ,więc mądre to nie było.Dobry zasilacz to podstawa w budowie całej układanki i nadal twierdzę ,że ten model poniekąd niezłego zasilacza ,nie wydoli 30A.
Jacek |
| | |
