FT817 i RD07MVS1


SP9MK
29.01.2026 09:45:04
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 579 #8348665
Od: 2016-5-4
Jako, że jestem na etapie naprawy swojego FT817 wrzucam dla potomnych.

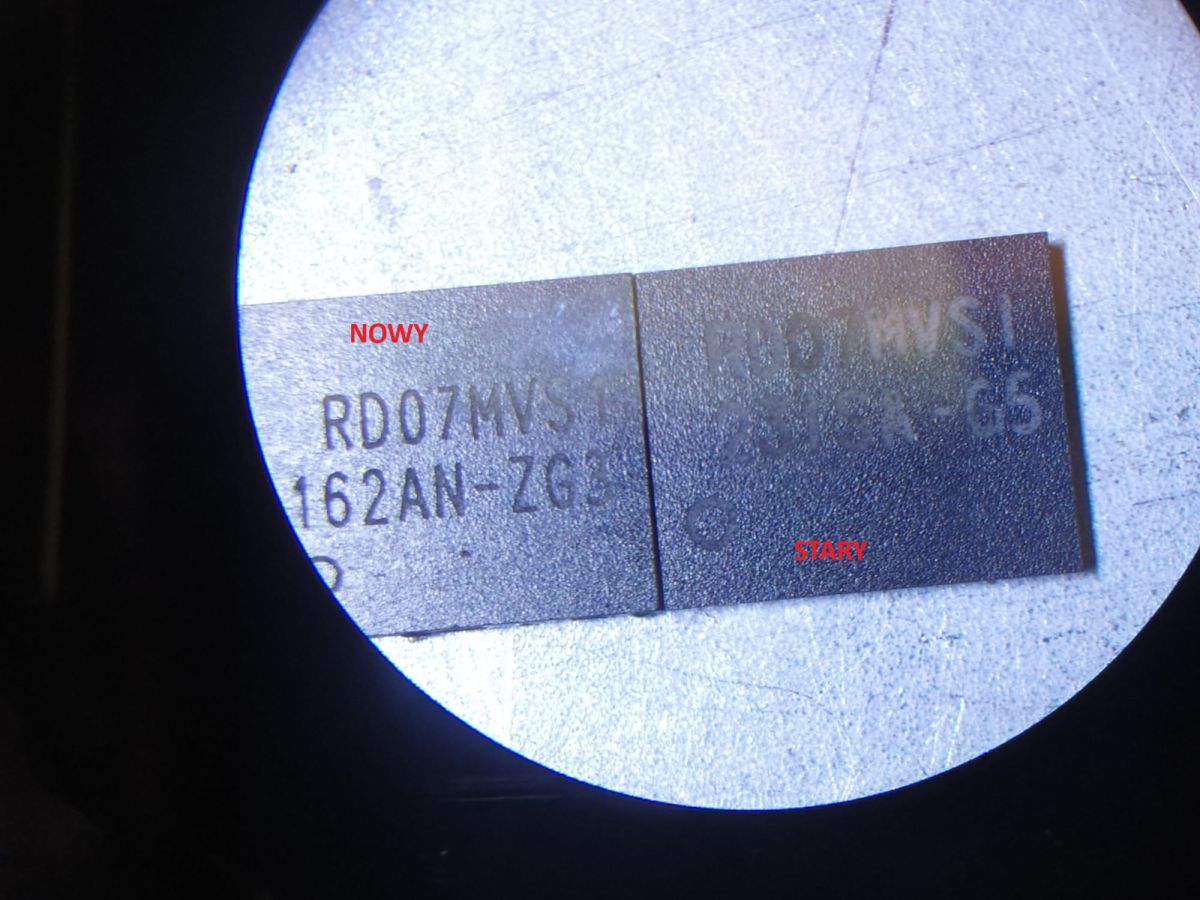

Nowy tranzystor z krajowej dystrybucji, stary pamięta czasy fabryki Yaesu.

Obrazek

Mam uzasadnione podejrzenie, że to działające chińczyki z Ali.

Dam później znać jak zamontuję końcówkę w radiu.

Electra04.02.2026 09:03:14
poziom 5

oczka

SP4UBW
29.01.2026 11:42:12
poziom 5

Grupa: Użytkownik

Posty: 571 #8348686
Od: 2020-3-20
Niczym się nie różnią.

mot_cez
29.01.2026 13:36:42
poziom 5



Grupa: Użytkownik

QTH: KO02LJ

Posty: 538 #8348732
Od: 2012-7-12


Ilość edycji wpisu: 2
Żeby tylko działał.
Czekamy na wynik testów.
_________________
161BD850 Cezary Legionowo

SP7JS
29.01.2026 14:02:07
poziom 1

Grupa: Użytkownik

QTH: Busko Zdrój

Posty: 30 #8348742
Od: 2022-5-23
Tranzystory kilkukrotnie juz wykorzystywałem - działają poprawnie

SP9MK
29.01.2026 23:23:19
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 579 #8348934
Od: 2016-5-4
Tranzystory częściowo sprawdzone. Jak znajdę przejściówkę bo gdzieś posiałem (SMA - UC1) to sprawdzę analizatorem widma do 70cm. Na chwilę obecną ograniczyłem się z pomiarami do 6m (sztuczne obc + oscyloskop).
Moce na poszczególnych zakresach takie same jak przed awarią - więc uznaję, że jest ok.

Potencjometry od biasu ustawiły się w pozycji 3/4, wcześniej było 1/2.

Teraz taka ciekawostka. W sieci funkcjonuje kilka instrukcji serwisowych i są między nimi duże rozbieżności.

Zawsze korzystałem z https://www.fracassi.net/iw2ntf/manuali/FT817_serv.pdf
Predriver - 20mA, driver - 30mA, PA - 45mA / 76mA.

Dzisiaj wpadł mi link do suplementu serwisowego obejmującego FT817 FT817ND i FT818.
https://manual.limmared.nu/Yaesu/FT-818ND/FT-817_817ND_FT-818ND_TS_USA_EXP_EU_E137790K.pdf
Predriver - 50mA, driver - 100mA, PA - 45mA / 85mA.

Predriver ustawił się w maksymalnej pozycji potencjometru. Co ciekawe ta ostatnia wersja instrukcji serwisowej opisuje wszystkie typy radia i różnice z tego wynikające ale ustawienia są wspólne. Niema osobnej tabeli prądów dla FT817 i FT818.
Przy okazji widać, że obsada dla 2SK i RD07 nieco się różni elementami dopasowania po stornie bramek ale to raczej kosmetyka i dotycząca pasm 2m i 70cm.






sq6ade
30.01.2026 22:18:43
moc !!!
wydawało się ze wiecej już sie nie da ale jednak !



Grupa: Użytkownik

QTH: Wrocław (Breslau) Party-n

Posty: 15372 #8349170
Od: 2008-3-21
    SP9MK pisze:

    Tranzystory częściowo sprawdzone. Jak znajdę przejściówkę bo gdzieś posiałem (SMA - UC1) to sprawdzę analizatorem widma do 70cm. Na chwilę obecną ograniczyłem się z pomiarami do 6m (sztuczne obc + oscyloskop).

    ...



Hej.
Napisz coś więcej w jaki sposób posłużył oscyl. przy tym teście.
_________________
"Panta rej" jak mawiał Demokles z Akwirynu

SR6MA w mobilku


Obrazek


SP9MK
31.01.2026 16:08:24
poziom 5

Grupa: Użytkownik

QTH: Mysłowice

Posty: 579 #8349328
Od: 2016-5-4
Cóż najgorzej jak się da ale z braku laku tak też można

Sprawdzałem tylko moc wyjściową i to tak pobieżnie.
Radio na CW/FM. Do radia podłączyłem sztuczne obciążenie. Sondę podłączyłem bezpośrednio do gniazda w radiu (dość wygodnie bo połączone drutem). Na oscyloskopie pomiar RMS i moc liczona z Vrms^2/50.
Wszystko się w miarę zgodziło bo radio miałem ustawione na 5W (trzy kreski) i full (brak ikony mocy) 8W.

Potrzebny jest oscyloskop 100MHz i pilnowanie aby na ekranie było widać kilka okresów sygnału. Zbyt dużo (za długa podstawa czasu) lub zbyt mało za krótka (mniej jak okres) spowoduje zafałszowanie dokładności pomiaru napięcia.
Ograniczenie do 30MHz bo sonda RC z oscyloskopu wraz z wzrostem częstotliwości ma mniejsze dopuszczalne napięcie, które można nią mierzyć.

Można to zrobić lepiej. Zamiast sztucznego obciążenia tłumik mocy 20dB dalej oscyloskop z włączoną impedancją wejścia 50R (lub trójnik z terminatorem 50R). Ta metoda pozwala już na pomiar w całym zakresie częstotliwości oscyloskopu i większych mocy.

Trzecia metoda to j/w tylko zamiast oscyloskopu podłączamy analizator widma. Wtedy można zweryfikować moc, harmoniczne i intermodulacyjne. Tą metodę wybieram domyślnie ale zabrakło czasu i posiałem gdzieś przejściówkę UC1 ->, SMA. Jak ją znajdę to zrobię pomiary i wrzucę dla potomnych.
